Учебные лабораторные комплексы

        Контрольно-измерительные машины с числовым программным управлением (КИМ с ЧПУ) НИИК-701 и НИИК-703 применяются для выполнения лабораторного практикума в высших учебных заведениях, колледжах, профессиональных центрах по подготовке и переподготовке кадров.
        КИМ с ЧПУ НИИК-701 и НИИК-703 предназначены для измерения геометрических параметров объектов (деталей) путем измерения координат отдельных точек поверхностей объекта в принятой системе координат (прямоугольной декартовой) и последующей математической обработки измеренных координат для определения линейных и угловых размеров, отклонений формы и расположения.
        Функциональные возможности учебного лабораторного модуля позволяют обучаемым получить практические навыки работы с современными КИМ с ЧПУ, закрепить теоретические знания, научиться проектировать эффективные процессы технического контроля.
        Учебные лабораторные комплексы КИМ с ЧПУ НИИК-701 и НИИК-703 при заказе могут поставляться как с цифровой видеокамерой и осветительным устройством, так и без них.

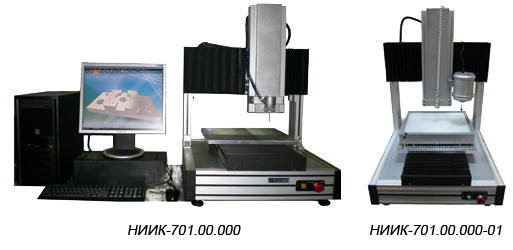

Учебная КИМ с ЧПУ НИИК-701

Варианты исполнений прибора:

  • НИИК-701.00.000 – базовый вариант,
  • НИИК-701.00.000-01 – базовый вариант, дополнительно оснащенный оптическим узлом (цифровой видеокамерой) и осветительным устройством.
Краткие технические характеристики НИИК-701.00.000,
НИИК-701.00.000-01
Рабочая зона по оси X, мм 300
Рабочая зона по оси Y, мм 350
Рабочая зона по оси Z, мм 150
Размер контролируемой детали, мм 250×300×100
Вес детали, кг 20
Модуль измеряемых зубчатых колес при использовании штатного датчика 4
Модуль измеряемых зубчатых колес при использовании датчика Ranishaw 2

        Примечание – ЗАО "ЧелябНИИконтроль" за отдельную плату может переоборудовать КИМ в учебный лабораторный модуль «Настольный фрезерный станок с ЧПУ». Модуль комплектуется дополнительной оснасткой, инструментами, учебно-методическим пособием для выполнения лабораторных работ.

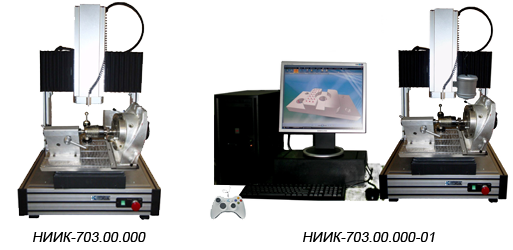

Учебная КИМ с ЧПУ НИИК-703

Варианты исполнений прибора:

  • НИИК-703.00.000 – базовый вариант,
  • НИИК-703.00.000-01 – базовый вариант, дополнительно оснащенный оптическим узлом (цифровой видеокамерой) и осветительным устройством.
Краткие технические характеристики НИИК-701.00.000,
НИИК-701.00.000-01
Рабочая зона по оси X, мм 300
Рабочая зона по оси Y, мм 350
Рабочая зона по оси Z, мм 100
Размер контролируемой детали, мм 220×140
Вес детали, кг 20
Модуль измеряемых зубчатых колес при использовании штатного датчика 4
Модуль измеряемых зубчатых колес при использовании датчика Ranishaw 2

        Для обучения студентов навыкам работы с традиционными средствами измерений линейно-угловых параметров деталей предлагается несколько вариантов комплектации Лабораторного комплекса «Метрология. Технические измерения в машиностроении» (на 5, 10 и 15 лабораторных работ).
        Для обучения студентов профильных учебных заведений особенностям технологий контроля типовых деталей в разных отраслях промышленности (нефтегазовый комплекс, авиационная промышленность, предприятия ОАО «Российские железные дороги» ) поставляются специализированные лабораторные комплексы:

  • «АРМ контролера резьбовых поверхностей»;
  • «АРМ контролера зубчатых колес»;
  • «АРМ контролера железнодорожных шаблонов»;
  • «АРМ контролера инструментального производства».
        Поставки КИМ с ЧПУ и другого учебного оборудования осуществляются через ООО НПП «Учтех-Профи» (г.Челябинск, тел.(351) 265-59-59).

Функциональные возможности учебных координатных измерительных машин (КИМ)
Формат: wmv.    Размер: 60,8 МБ.
Учебная КИМ с ЧПУ НИИК-701 с контактной измерительной головкой
Формат: wmv.   Размер: 24,8 МБ.
Учебная КИМ с ЧПУ НИИК-701 с оптической измерительной головкой
Формат: wmv.   Размер: 26,6 МБ.
Учебная КИМ с ЧПУ НИИК-703 с оптической измерительной головкой
Формат: wmv.   Размер: 9,05 МБ.
Информационный листок ООО НПП Учтех-Профи
Формат: pdf.   Размер: 2,85 МБ.


Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru
