Приборы для настройки режущего инструмента

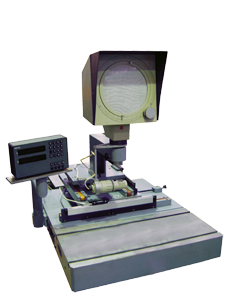

Прибор для предварительной настройки режущего инструмента для токарных станков с ЧПУ

        Тип: НИИК-2028Т (аналог 2026) и НИИК-2028ТК
        Назначение: Для предварительной настройки режущего инструмента - в инструментальных блоках станков токарной группы с ЧПУ по заданным размерам в двух горизонтальных координатах.

        Варианты исполнений прибора:
  • НИИК-2028Т – базовый вариант,
  • НИИК-2028ТК – базовый вариант, дополнительно оснащенный оптико-электронной системой НИИК-890 («ОптИС» с программным обеспечением ТЕХНОкоорд™).
Краткие технические характеристики:
Рабочее перемещение кареток, мм:
- продольное300
- поперечное200
Увеличение проектора крат-30
Погрешность установки проектора в двух координатах, мм
- поперечной0,02
- продольной0,025
Расстояние от режущей кромки инструмента до оправы объектива проектора, мм
90±2
Расстояние от базовой плоскости основания до режущей кромки инструмента, мм
200±2
Прибор настройки режущих инструментов для токарных станков с ЧПУ модели 2028ТК
Формат: wmv.   Размер: 36,7 МБ.

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

Прибор для предварительной настройки режущего инструмента для станков с ЧПУ сверлильно-фрезерно-расточной группы
        Тип: НИИК-2028Ф (аналог БВ-2027) и НИИК-2028ФК
        Назначение: Для предварительной настройки комплектов режущего инструмента для обрабатывающих центров и станков с ЧПУ сверлильно- фрезерно-расточной группы.
        Варианты исполнений прибора:
  • НИИК-2028Ф – базовый вариант,
  • НИИК-2028ФК – базовый вариант, дополнительно оснащенный оптико-электронной системой НИИК-890 («ОптИС» с программным обеспечением ТЕХНОкоорд™).
Краткие технические характеристики
Диаметр настраиваемого инструмента, мм300
Вылет настраиваемого инструмента, мм400
Посадочный конус шпинделя, мм
(другие исполнения конусов - по заказу)
№50АТ

Техническая документация: паспорт, руководство по эксплуатации; высылаются по запросу на e-mail: nii@toolmaker.ru

Прибор для предварительной настройки режущего инструмента для станков с ЧПУ сверлильно-фрезерно-расточной группы модели НИИК-2028ФК
Формат: wmv.   Размер: 23,6 МБ.

*

Универсальное программное обеспечение ТЕХНОкоорд™ позволяет использовать данные приборы не только для настройки режущего инструмента, но и измерения и контроля деталей аналогичной геометрической формы.
